กรมทางหลวงชนบท
Department of Rural Roads
กรมทางหลวงชนบท
Department of Rural Roads

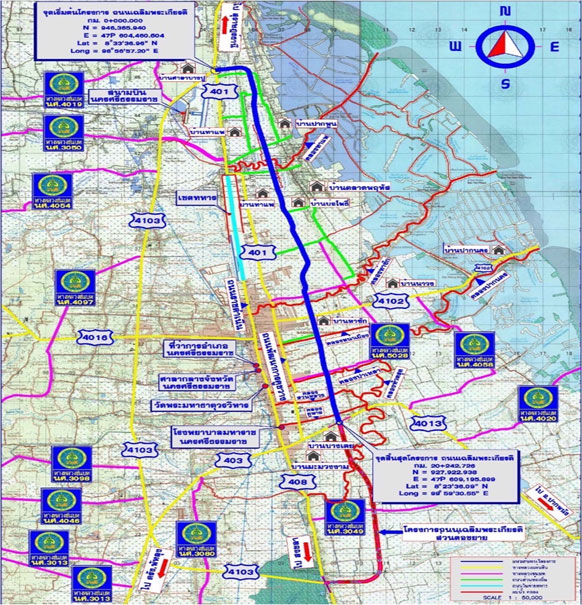

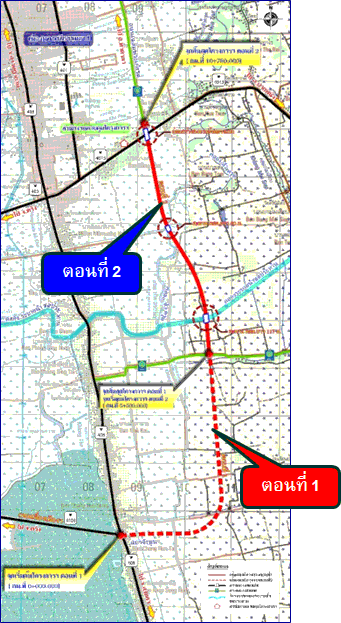

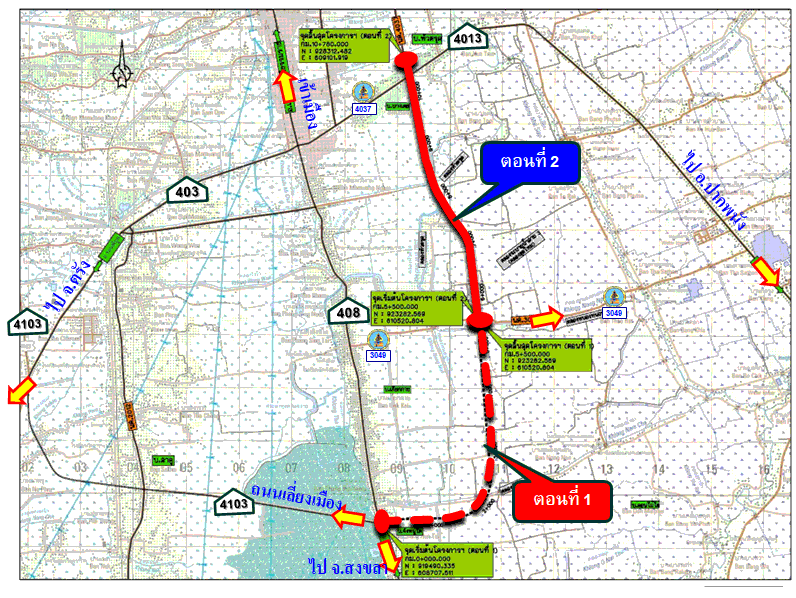

แผนที่แสดงตำแหน่งที่ตั้งของโครงการฯ
แผนที่แสดงตำแหน่งที่ตั้งของโครงการฯ
แผนที่แสดงตำแหน่งที่ตั้งของโครงการฯ

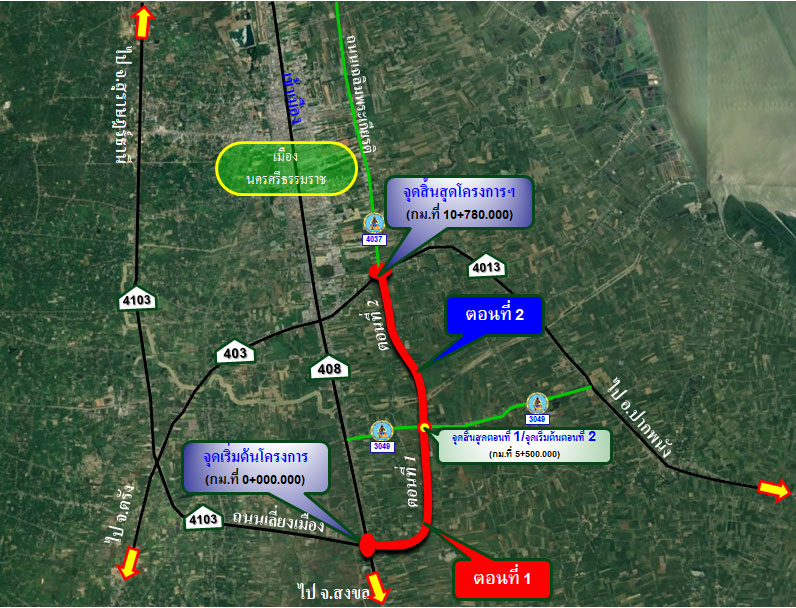

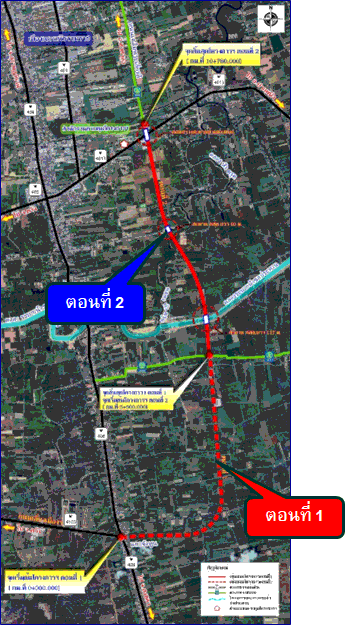

แผนที่ภาพถ่ายทางอากาศ แสดงตำแหน่งที่ตั้งของโครงการ
โครงข่ายคมนาคมเมืองนครศรีธรรมราช
| ลักษณะงาน | รายละเอียด |
| 1. ระยะทาง | 5.280 กิโลเมตร (ตั้งแต่ กม.ที่ 5+500.000 ถึง กม.ที่ 10+780.000) |
| 2. ความกว้างเขตทาง | 40.00 – 60.00 เมตร |
| 3. ชนิดผิวจราจร | แอสฟัลต์คอนกรีต (AC. หนา 0.10 เมตร)
คอนกรีตเสริมเหล็ก (RC.) หนา 0.25 เมตร (บริเวณทางแยก) |
| 4. จำนวนช่องจราจร | ขนาด 4 ช่อง (รวม 2 ทิศทางจราจร) กว้างช่องละ 3.50 เมตร |
| 5. เกาะกลาง | แบบยกระดับ กว้าง 5.10 เมตร (ปลูกหญ้าเต็มแผ่น) |
| 6. ไหล่ทาง | กว้างข้างละ 2.50 เมตร |
| 7. ทางเท้า | กว้างข้างละประมาณ 4.70 เมตร (ช่วง กม.ที่ 10+370.000 ถึง กม.ที่ 10+725.000) |
| 8. ระบบสาธารณูปโภค |
- ติดตั้งระบบไฟฟ้าแสงสว่างบริเวณจุดกลับรถ/ทางแยก
- ก่อสร้างระบบระบายน้ำ |
| 9. งานปรับปรุงทางแยก | ปรับปรุงทางแยก จำนวน 1 แห่ง
- บริเวณจุดสิ้นสุดโครงการ (เชื่อม ทล.4013) |
| 10. งานติดตั้งสัญญาณไฟจราจร | ติดตั้งสัญญาณไฟจราจร 1แห่ง
- บริเวณจุดสิ้นสุดโครงการ (เชื่อม ทล.4013) |
| 11. ก่อสร้างสะพาน คสล. |
สะพานข้ามทางแยก (Overpass) 1 แห่ง
- กม. 10+357.500 (ความยาว 500 เมตร) สะพานข้ามคลองชลประทาน 2 แห่ง - กม.6+262.276 (ความยาว 117 เมตร) - กม. 8+351.500 (ความยาว 60 เมตร) |
| 12. ก่อสร้างท่อลอดเหลี่ยม คสล. (Box Culvert) | 9 แห่ง |
| 13. จุดกลับรถ (U-Turn) | กลับรถเกาะกลาง จำนวน 4 แห่ง |

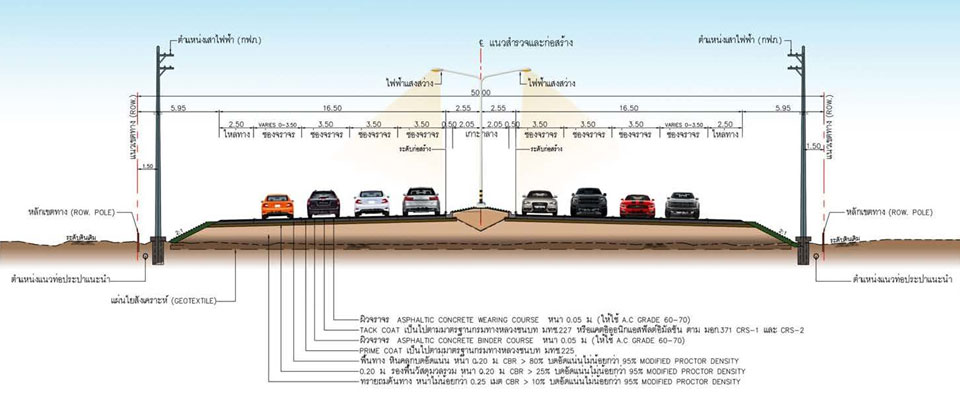

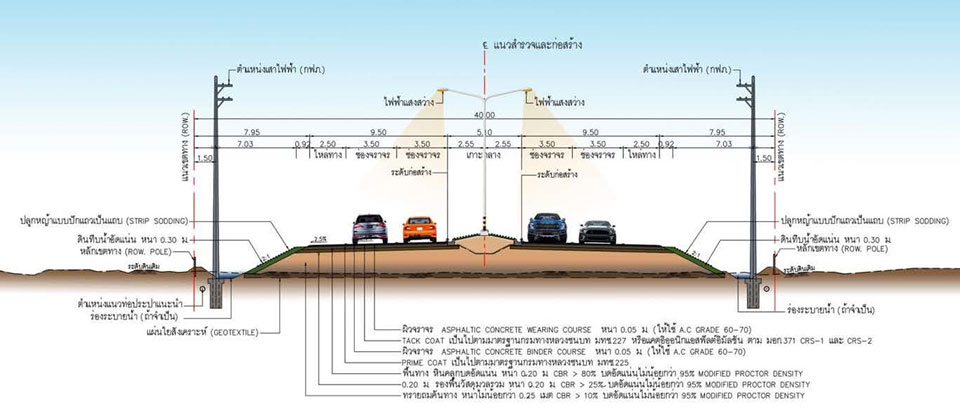

บริเวณ กม.ที่ 5+500.000 ถึง กม.ที่ 5+620.000

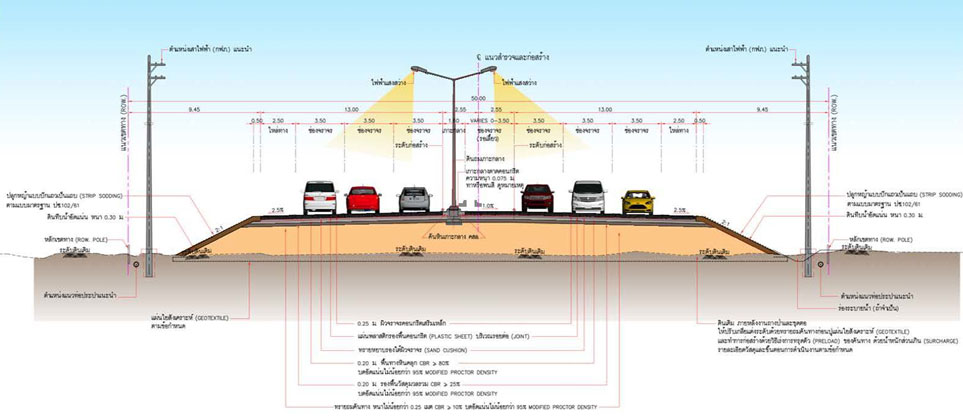

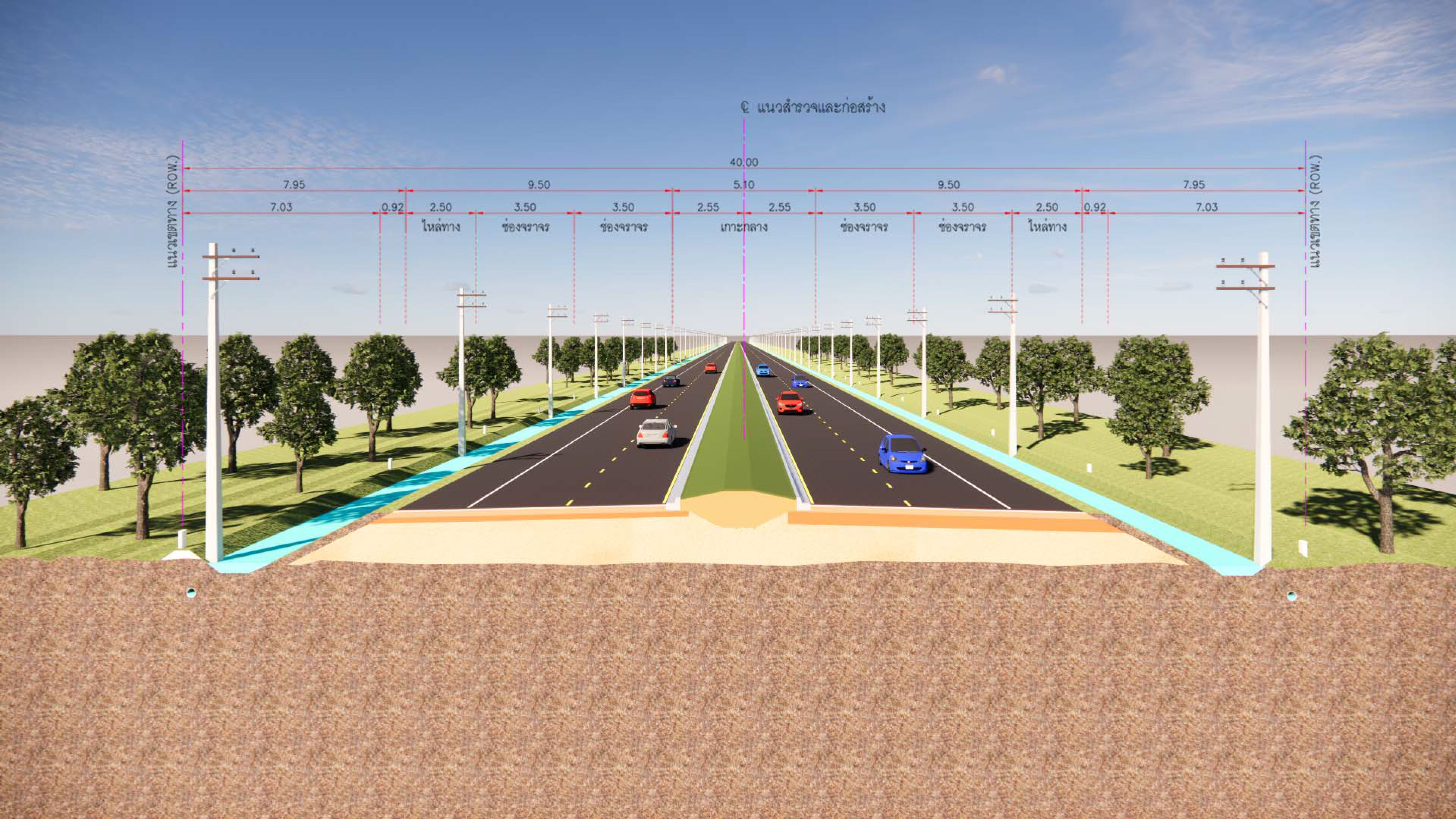

บริเวณ กม.ที่ 5+620.000 ถึง กม.ที่ 9+875.000
บริเวณ กม.ที่ 9+875.000 ถึง กม.ที่ 10+050.000

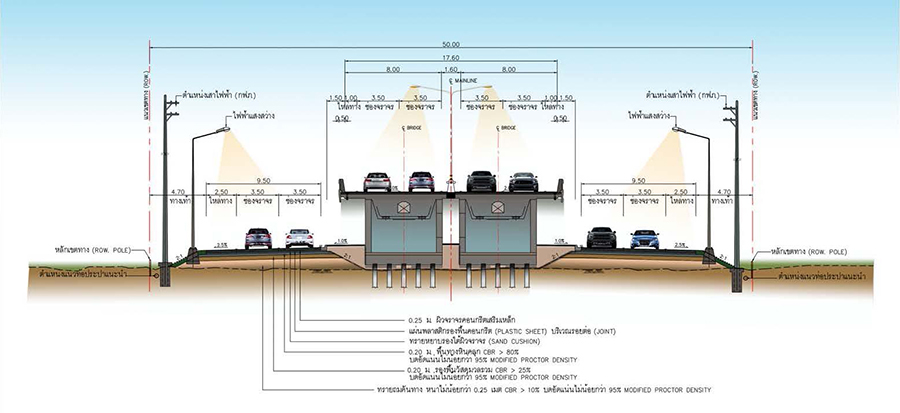

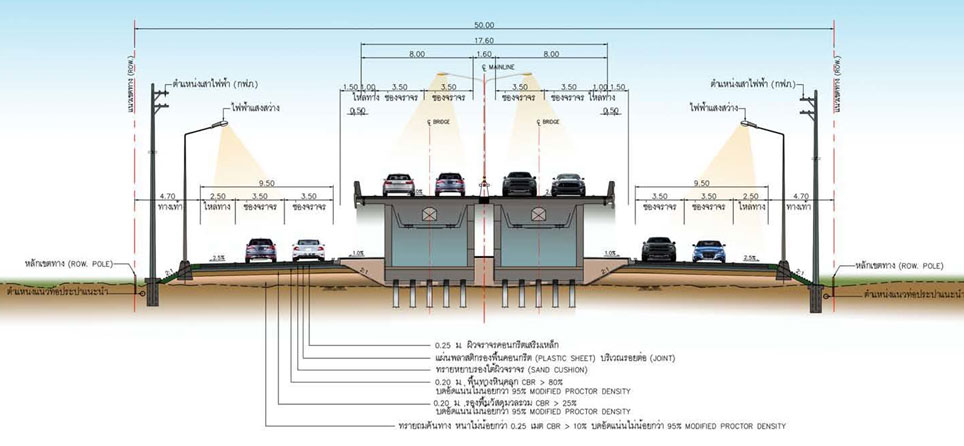

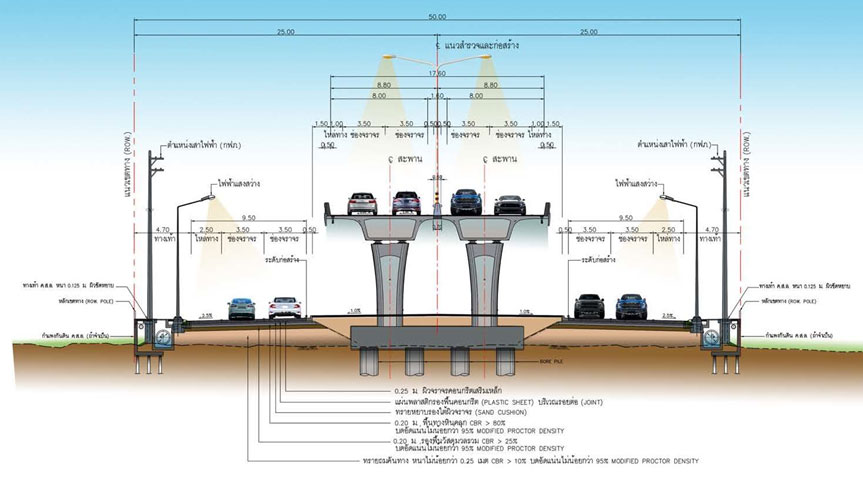

ถนนคู่ขนานสะพาน บริเวณสะพานข้ามทางแยก (จุดสิ้นสุดโครงการฯ) กม.ที่ 10+107.500 ถึง กม.ที่ 10+227.500

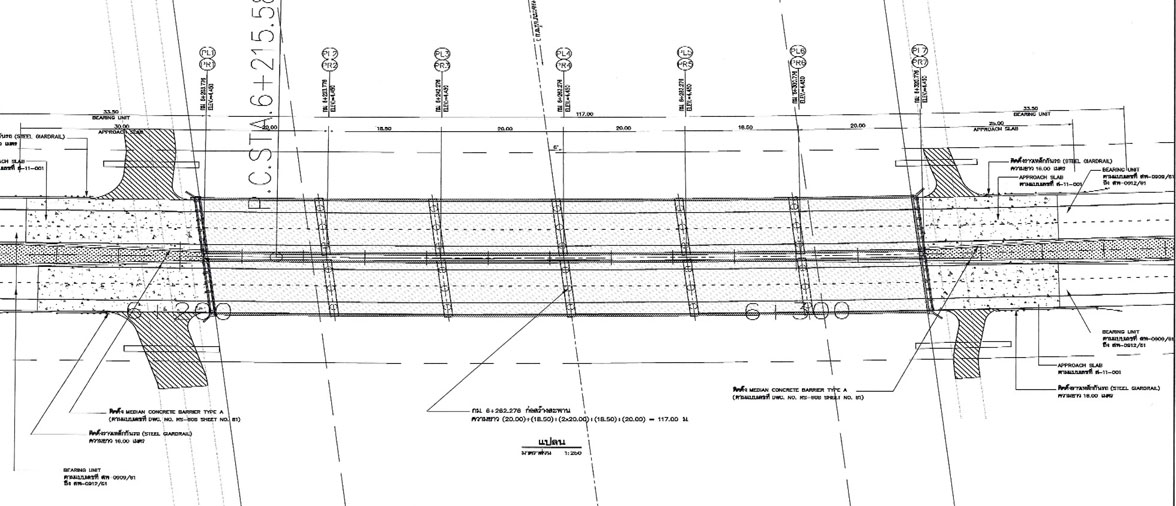

บริเวณ กม.ที่ กม.6+262.276 (แปลน)

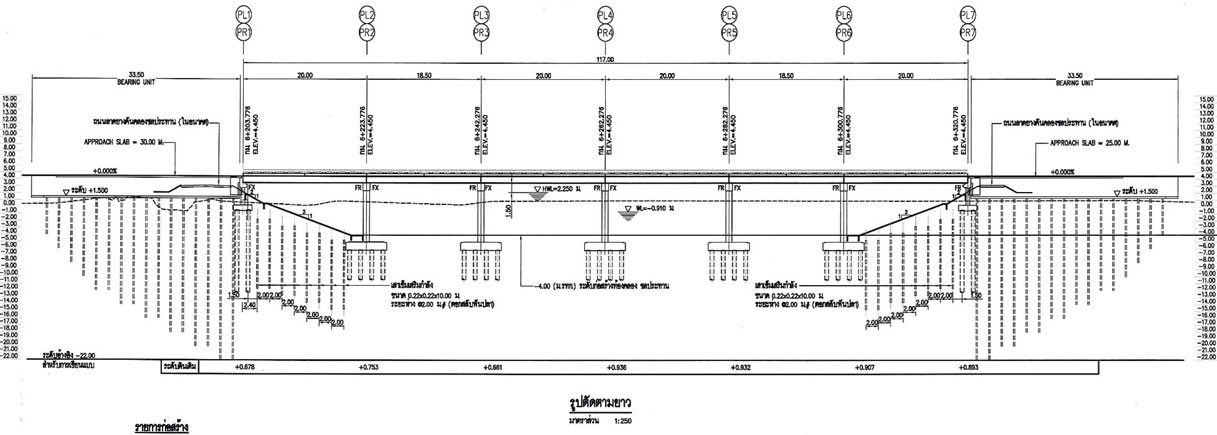

บริเวณ กม.ที่ กม.6+262.276 (รูปตัดตามยาว)

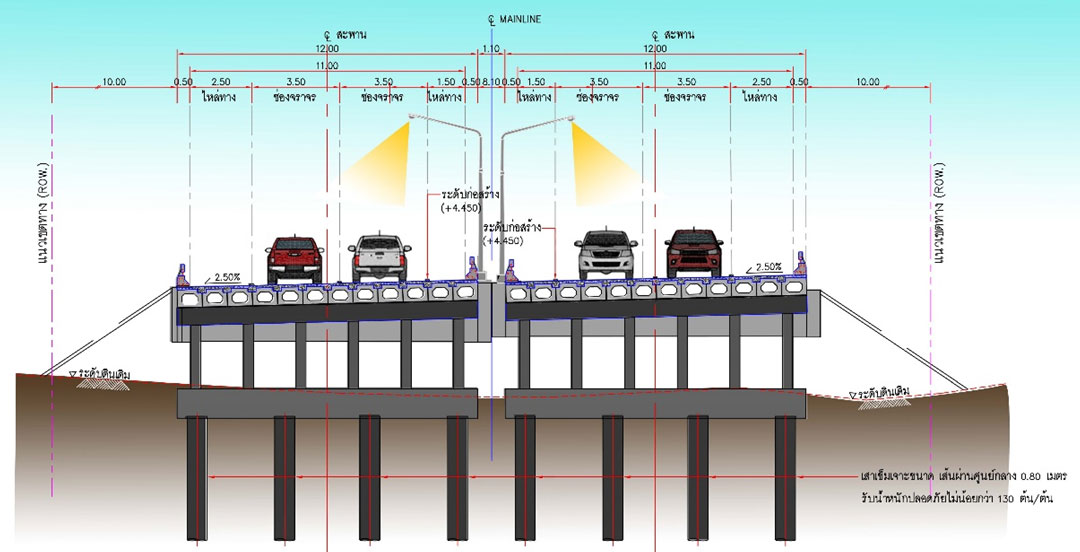

บริเวณ กม.ที่ กม.6+262.276 (ตอม่อตับริม)

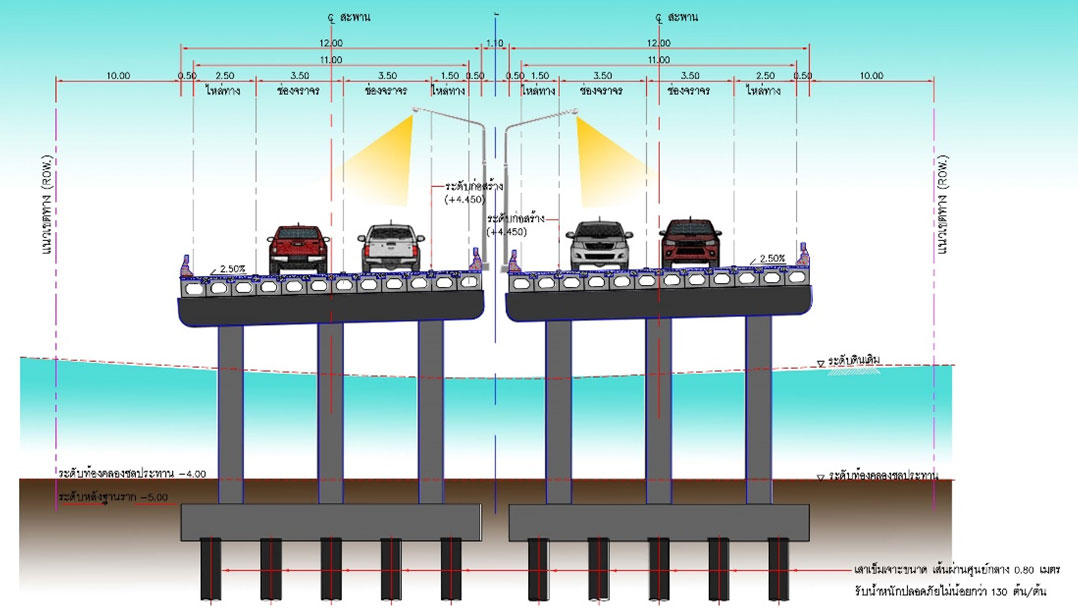

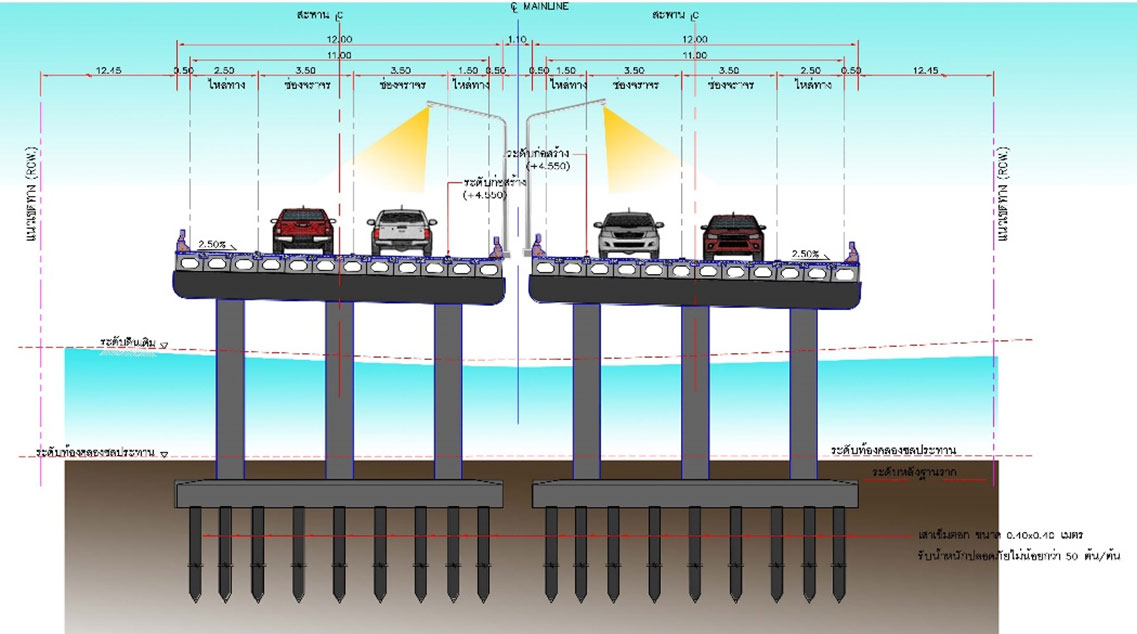

บริเวณ กม.ที่ กม.6+262.276 (ตอม่อตับกลาง)

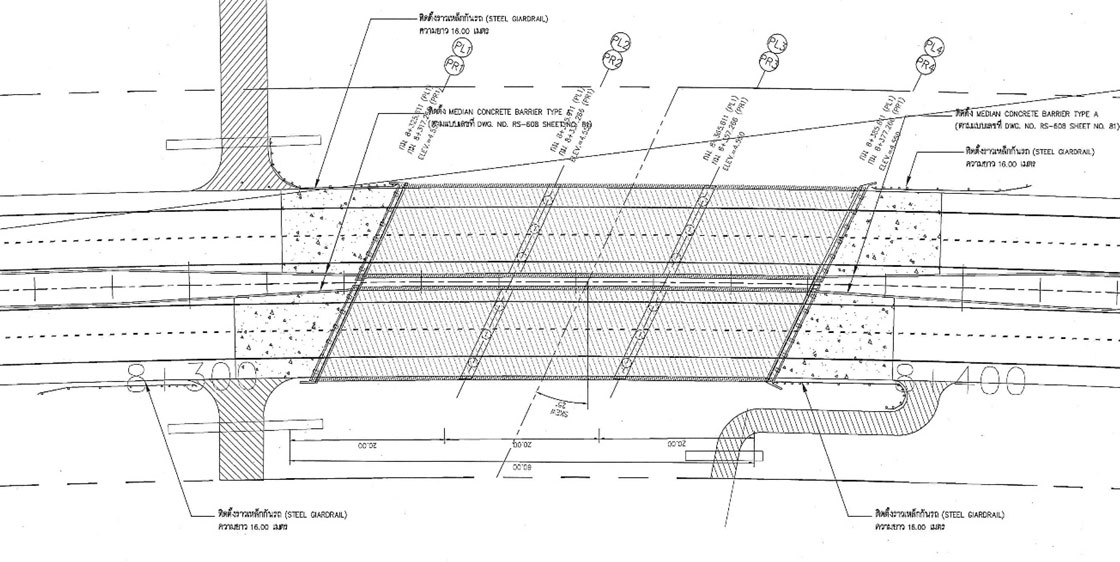

บริเวณ กม.ที่ กม. 8+351.500 (แปลน)

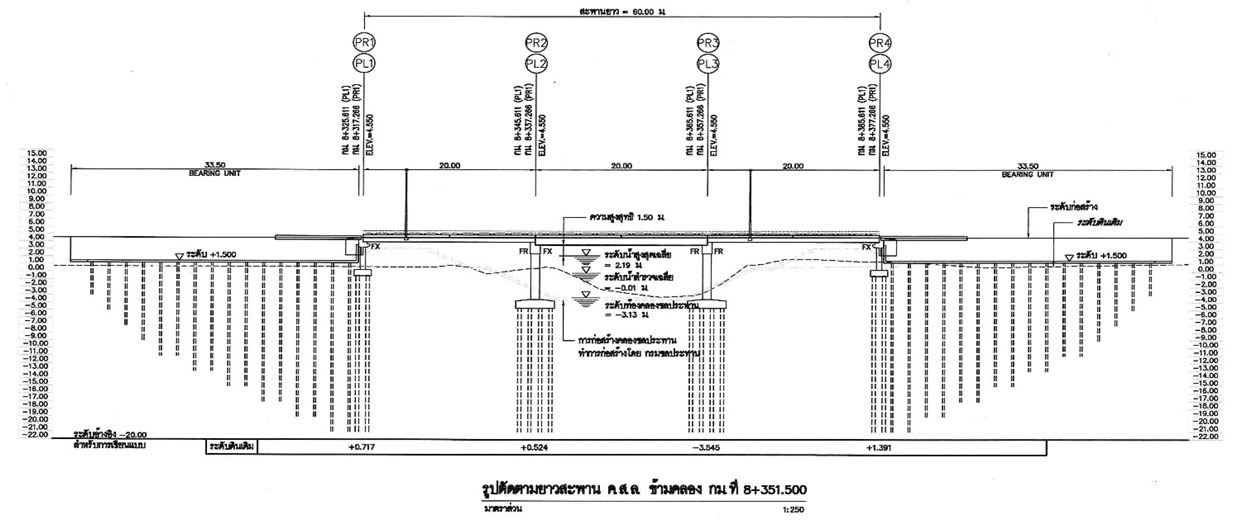

บริเวณ กม.ที่ กม. 8+351.500 (รูปตัดตามยาว)

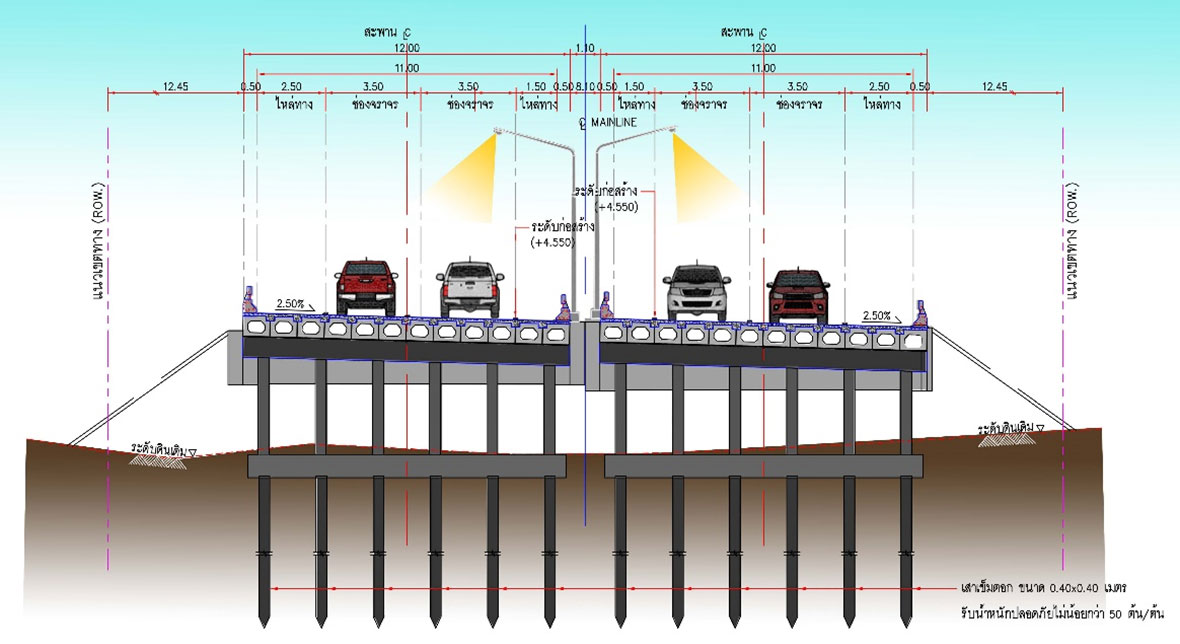

บริเวณ กม.ที่ กม. 8+351.500 (ตอม่อตับริม)
บริเวณ กม.ที่ กม. 8+351.500 (ตอม่อตับกลาง)

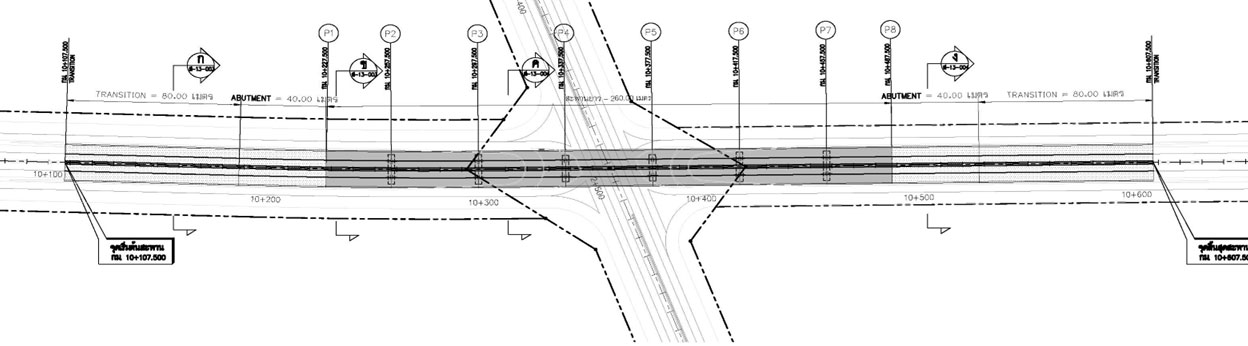

บริเวณ กม.ที่ กม. 10+357.500 (แปลน)

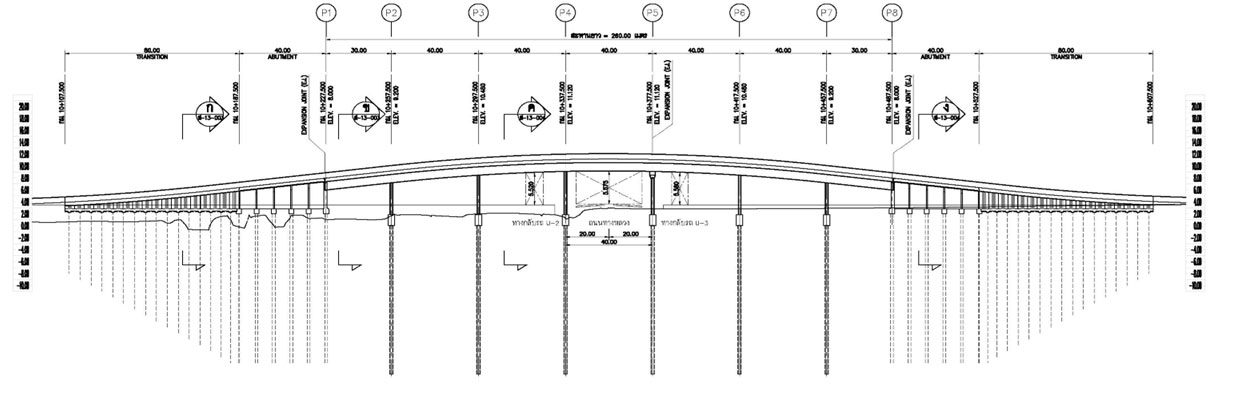

บริเวณ กม.ที่ กม. 10+357.500 (รูปตัดตามยาว)

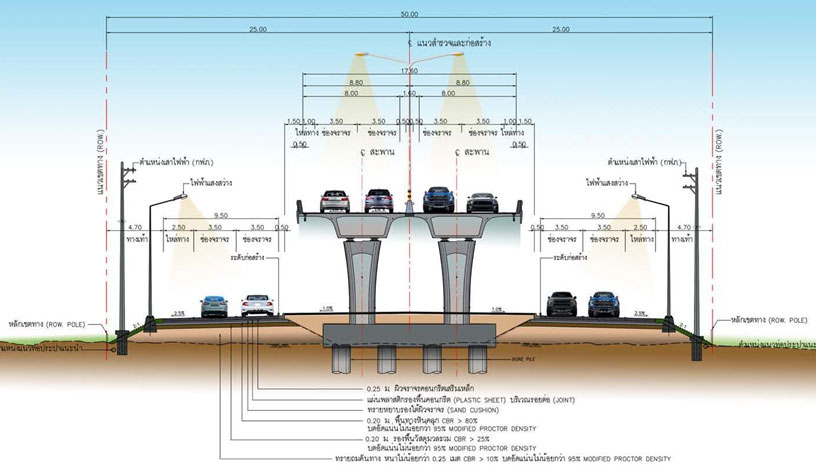

บริเวณสะพานข้ามทางแยก (จุดสิ้นสุดโครงการฯ) กม.ที่ 10+227.500 ถึง กม.ที่ 10+357.500
บริเวณสะพานข้ามทางแยก (จุดสิ้นสุดโครงการฯ) กม.ที่ 10+357.500 ถึง กม.ที่ 10+487.500

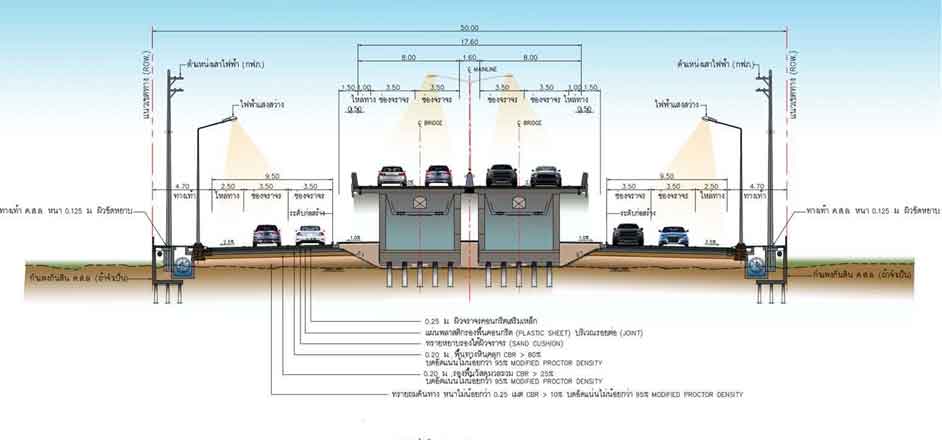

บริเวณสะพานข้ามทางแยก (จุดสิ้นสุดโครงการฯ) กม.ที่ 10+050.000 ถึง กม.ที่ 10+345.000
บริเวณสะพานข้ามทางแยก (จุดสิ้นสุดโครงการฯ) กม.ที่ 10+487.500 ถึง กม.ที่ 10+607.500
